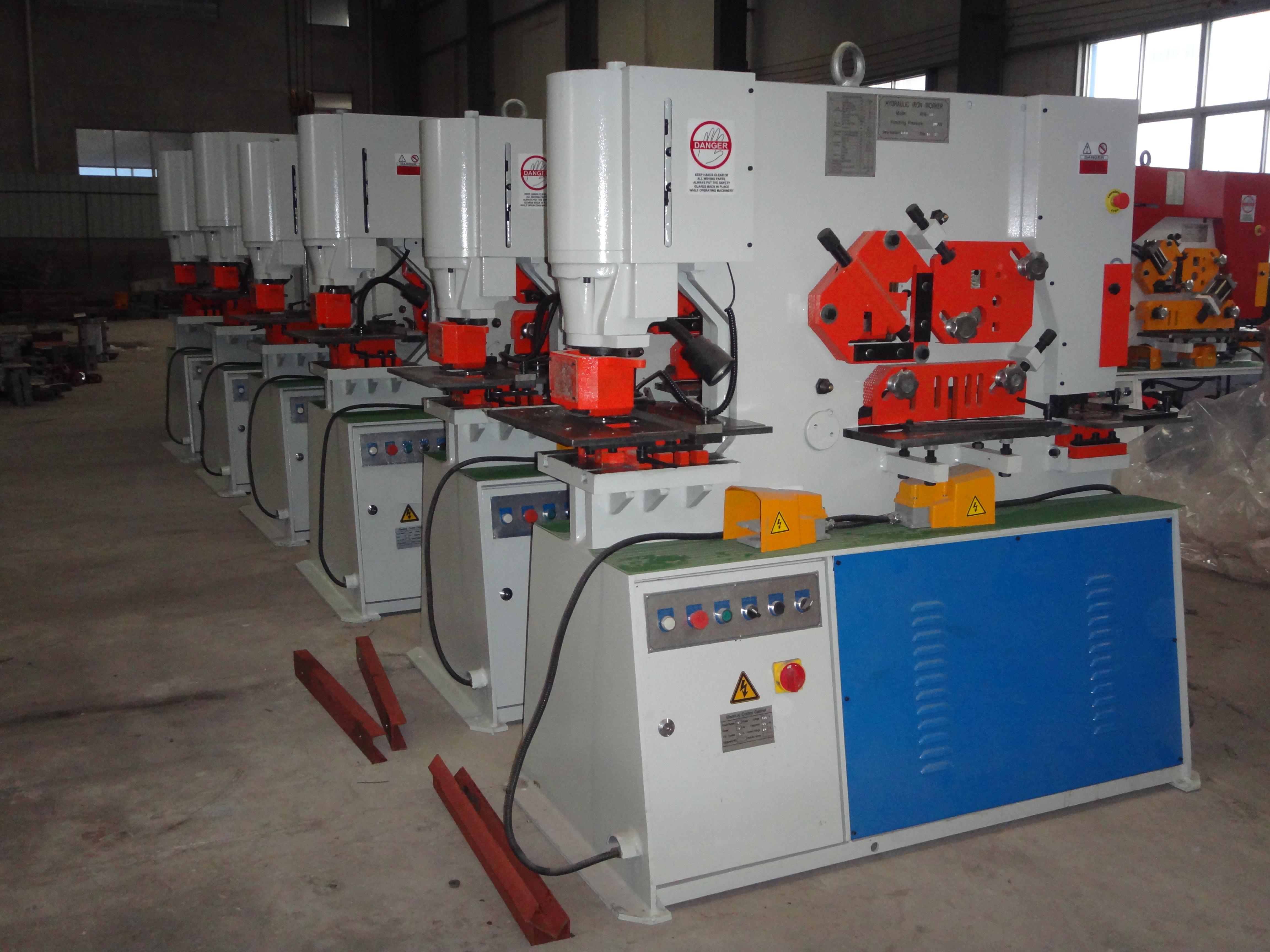

Q35Y联合冲剪机
发表时间：[2015-12-10 22:14:01] 标签：
■ 概述： |

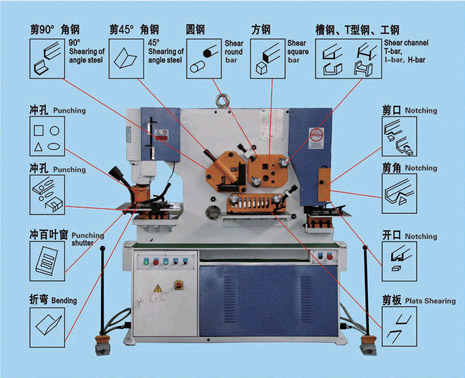

| Q35Y系列多功能液压联合冲剪机能对板材、方钢、圆钢、槽钢、角钢、工字钢等各种型钢剪切、冲孔，是各种型钢大批量下料的首选机床。并能对500mm长度以下板料进 行折弯。 该机床的每一个部件在安全、功能、维护保养以及性能方面都符合最高质量要求。 |
型号 | Q35Y-16 | Q35Y-20 | Q35Y-25 | Q35Y-30 |
| 冲压力(吨) | 55 | 75 | 110 | 140 |
| 可剪最大板厚(毫米) | 16 | 20 | 25 | 30 |
| 板料强度(牛顿/毫米2) | ≤450 | ≤450 | ≤450 | ≤450 |
| 剪切角 | 7° | 8° | 8° | 8° |
| 一次行程剪板尺寸(厚*宽)(毫米) | 16*250 8*400 | 20*330 10*480 | 25*330 16*600 | 30*355 20*600 |
| 滑块行程 | 80 | 80 | 80 | 80 |
| 行程次数(次／分) | 12 | 12 | 10 | 10 |
| 喉口深度(毫米) | 300 | 355 | 400 | 600 |
| 冲孔厚度(毫米) | 16 | 20 | 25 | 26 |
| 最大冲孔直径(毫米) | 25 | 30 | 35 | 38 |
| 主电机功率(千瓦) | 4 | 5.5 | 7.5 | 11 |
| 外形尺寸(长*宽*高)毫米 | 1640*730*1770 | 1860*800*1900 | 2355*960*2090 | 2680*1040*2300 |
| 机器重量(公斤) | 1700 | 2200 | 4800 | 6800 |
型钢种类 | 圆钢 | 方钢 | 等边角钢 | Ｔ型钢 | 工形钢 | 槽钢 | ||
90°剪切 | 45°剪切 | 90°剪切 | 45°剪切 | |||||
| 断 面 |  |  |
|  |  |  | ||
| Q35Y-16 | 45 | 40*40 | 125*125*12 | 50*50*5 | 120*120*12 | 60*60*8 | 126*74*5 | 126*53*5.5 |
| Q35Y-20 | 50 | 50*50 | 140*140*12 | 50*50*5 | 140*140*12 | 70*70*10 | 160*86*6 | 160*60*6.5 |
| Q35Y-25 | 60 | 50*50 | 160*160*14 | 50*50*5 | 160*160*14 | 80*80*10 | 200*102*9 | 210*75*9 |
| Q35Y-30 | 65 | 55*55 | 180*180*16 | 60*60*6 | 180*180*16 | 80*80*10 | 280*124*10.5 | 280*86*11.5 |
| Q35Y-35 | 70 | 60*60 | 200*200*18 | 60*60*6 | 200*200*18 | 80*80*10 | 300*130*13 | 300*89*11.5 |
